一、基本信息
礦山種類：煤礦
應用場景：井下(地下)無人駕駛
場景實例：井下搬運及無人駕駛
機器人產品及制造單位：井工煤礦單軌運輸機器人，山東新沙單軌運輸裝備有限公司
應用單位：兗礦能源集團有限公司鮑店煤礦、兗煤菏澤能化公司趙樓煤礦
二、詳細介紹
1.重點解決的痛點難點問題
當前，我國煤礦采掘工作面的輔助運輸工作主要通過小絞車、卡軌車、單軌吊機車等方式，完成煤礦井下生產過程中所需的生產物料、作業人員、相關設備等的連續、直達運輸。輔助運輸與掘進支撐、供電等其他井下生產環節共用通道，通道數量較多、分布密集、出口分散。傳統煤礦井下輔助運輸方式運力低、效率低、適用面窄。小絞車運輸采用小絞車(回柱機)對拉、接力運輸方式，運輸能力低、運輸環節多、占用設備多，需要鋪設大量的中間車場;卡軌車運輸采用無極繩絞車或液壓絞車作為牽引動力，對巷道長度、坡度和彎道、軌道變形等工作條件要求嚴格，且不適用于巷道變形嚴重的深開采煤礦;單軌吊機車采用一根懸掛在巷道上方的鋼軌作為導向裝置，完成材料、人員和設備運輸，作業效率較低。傳統煤礦井下輔助運輸人工依賴度高，安全隱患大。井下輔助運輸主要依靠人工駕駛，并配備跟車員，用工量大;工作環境復雜多變，轉運環節多，與掘進支撐、供電等處于同一作業空間，頂板事故發生比例高，且井下通風不良，作業人員面臨較大的安全隱患和職業病風險。
2.解決方案介紹

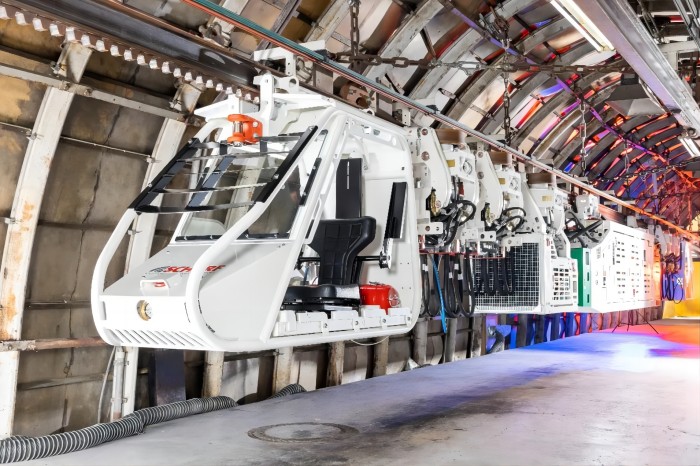

井工煤礦單軌運輸機器人吊掛于巷道上空的特制工字鋼軌道，由車輛車載子系統、遙控子系統和運輸網絡子系統構成，具備精確定位、安全探測、自主感知、主動避障、自動錯車、風門聯動等功能，實現煤礦井下物料、人員、設備的輔助運輸。
井工煤礦單軌運輸機器人創新提出井下運輸網絡高精度地圖結合UWB定位和編碼器測距技術，實現井下復雜工況下機器人定位誤差<30厘米;采用煤礦井下5G物聯網技術，機器人可與總控室實現4路視頻信號同時傳輸，且遙控指令時延≤200毫秒，集成激光雷達、視頻監控、角度傳感器等實現外部環境數據采集傳輸，實現機器人遠程管理及調度。融合物聯網技術與UWB技術，在5G網絡通訊故障或無網絡的情況下，保證機器人正常運行。
3.應用推廣情況及應用效果
井工煤礦單軌運輸機器人分別于2021年09月在兗礦能源集團有限公司鮑店煤礦、2022年6月在兗煤菏澤能化公司趙樓煤礦實現應用。應用前，兗礦能源集團股份有限公司井下輔助運輸人工成本高，設備運輸效率低，單車跟車操作人員為4人，人員與運輸設備尾氣直接接觸，職業病現象嚴重。應用后，單機器人僅需1名操作人員，運輸速度提升30%，運輸成本降低30%，每班運輸效率提升60%，實現新增銷售收入900余萬元，新增利潤230余萬元。
內容來源：中國機械工業聯合會機器人分會
